性能与特点

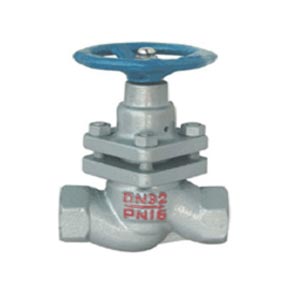

柱塞式闸阀是由阀体,阀盖,阀杆,柱塞,导向套,密封环,手轮等零件组成(如图),当手轮旋转时,通过阀杆带动柱塞在导向套中上下往复运动,使柱塞端部斜锥面与阀座面完成阀门的开启和关闭功能。柱塞式闸阀中柱塞与密封环采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的倾向力与阀体中孔面及柱塞外圆密封从而磨损性高的无毒新型密封材料,所以密封可靠,经久耐用,从而提高阀门的使用寿命。柱塞式闸阀是根据原有的闸阀连接尺寸设计制造的,由于闸阀在使用过程中出现外漏,密封环带复性较差,使用寿命短等特点。可用于治金、电业、化工、炼油、化肥、纺织、轻工、食品等行业中,压力为16-25kgf/cm2以内,温度为250℃以下的水、蒸汽、油类等管道上作为介质流动的启闭装置,也可以作为调节流量之用。
主要外形尺寸和连接尺寸
DN
|
G
|
L
|
L1
|
S
|
H
|
H1
|
DO
|
15
|
1/2"
|
90
|
14
|
32
|
120
|
148
|
80
|
20
|
3/4"
|
100
|
16
|
36
|
140
|
174
|
80
|
25
|
1"
|
120
|
18
|
46
|
165
|
207
|
100
|
32
|
1-1/4"
|
140
|
20
|
55
|
175
|
215
|
120
|
40
|
1-1/2"
|
170
|
22
|
65
|
196
|
246
|
180
|
50
|
2"
|
200
|
24
|
80
|
213
|
268
|
180
|
|
