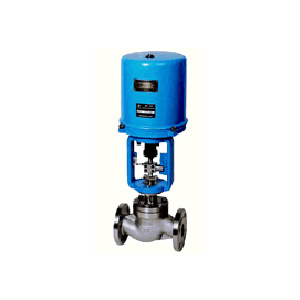

产品概述 ZDLP电动单座调节阀,结构紧凑、流量特性精准、阀座泄漏量小。 ZDLP系列调节阀广泛用于石油、化工、冶金、电站等工业部门。ZDLP精小型电动单座调节阀采用了3810L(PSL)系列电子式电动执行机构。含有内置式电子控制器模块的一体化结构,可免去配用伺服放大器的麻烦。调节机构采用了新型的低流阻单座阀。它结构紧凑,流道通畅,具有流量特性精确、可调范围大、阀座泄漏量微小等特点。控制气体、液体、蒸汽等介质,适用于对泄漏量有严格要求的场合。在高压差、大口径时,应该和定位器配合使用。
产品特点:
ZDLP型电子式电动单座调节阀是由3610L系列电子式电动执行机构和单座调节机构组成。电动执行机构内有伺服系统。无须另配伺服放大器。有输入讯号及电源即可控制运转、连线简单。调节机构阀芯采用顶导向,适用于对泄露量要求严格,阀前后压差低及有一定粘度和含有纤维介质的场合。
技术参数
公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
阀座直径(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
流量系数KV |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
940 |
1200 |
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
850 |
1050 |
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
可调范围 |
30:1、50:1 |
公称压力 |
标准产品1.6、4.0、6.4MPa;特殊订货10、22、32MPa |
阀芯形式 |
单座柱塞型阀芯 |
流量特性 |
直线 |
作用形式 |
电开式、电关式 |
工作温度 |
普通型-40~230℃,散热片型230~450℃,特殊订货450~600℃ |
法兰标准 |
符合JB78-59、JP79-59标准,可按JB/T79. 1-94. JB/T79. 294. ANSI. JIS. DIN 等标准订货生产 |
控制信号 |
4~20mA.DC; 1~5V.DC; O~1OV.DC(与所配执行机构有关) |
电 源 |
220V.AC,50Hz:380V.AC,50Hz(与所配执行机构有关) |

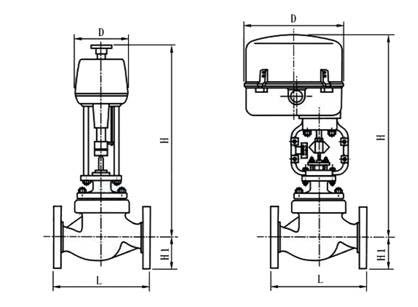

外形尺寸
|
